【微機保護裝置】之母線差動保護裝置

返回列表 來源：發布日期： 2020.05.29 瀏覽量：1

VIP-715A系列母線保護裝置是杭州繼保電氣集團智造的適用于110kV及以下常規變電站中的各種接線方式的母線，母線差動微機保護裝置根據母線上所有連接間隔的電流值計算差動電流，構成大差元件作為差動保護區內的故障判別元件。根據各連接間隔的刀閘位置開入計算出每條母線的各自的差動電流，構成小差元件作為故障母線的選擇元件。

間隔刀閘跨越上母線時，裝置自動識別為單母線運行，不選擇故障母線。任何一條母線故障都將所有間隔同時切除。除此之外，若I母故障，則I母小差啟動，II母小差不啟動，大差啟動，保護切除I母上各間隔。II母故障同理。注意，兩條母線的小差計算都包括了母聯電流。

微機保護

母聯死區保護（如圖3.35），在母聯開關與母聯CT之間的導線發生故障，此時I母小差動作，II母小差不動作，大差動作，I母上的間隔（包括母聯）都被切除。但是故障仍然存在，I母小差仍舊動作，正好處于II母小差的死區，為此專門設計了母聯死區保護，死區保護動作條件是把母聯開關斷開之后，母聯CT上仍有電流，并且大差元件與母聯開關側的小差都不返回時，經死區保護延時跳開另一條母線。

微機保護裝置之母差保護接入了母線上所有間隔元件的電流、間隔刀閘位置信號、失靈啟動母差信號，母差跳閘回路四個電氣量，在保護屏端子排上同一間隔的這四個電氣量的接線位置是一一對應的，這一點要特別注意，如果將各間隔電氣量位置混淆，將會造成母差不正確動作，后果非常嚴重。

微機保護裝置

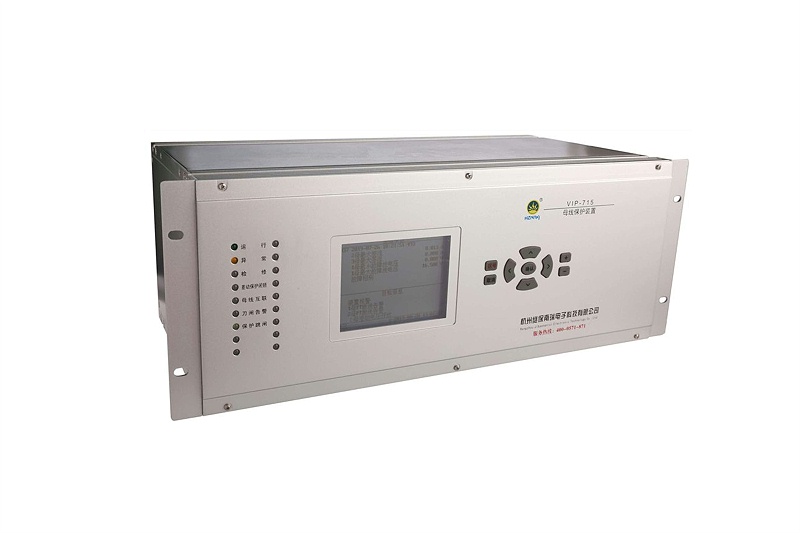

VIP-715A系列母線微機保護裝置具有多種保護功能，可根據母線接線要求配置，同時配置3個以太網，支持IEC61850-MMS通信規約與監控系統通訊；對時方式支持SNTP對時，B碼對時，GPS脈沖對時。

杭州繼保電氣集團有限公司成立于2008年6月18日，由一批熱衷于電力系統事業的技術與科研人員組建而成。公司產品：110kV及以下各類微機保護測控裝置（含光差、母差、距離），保護已形成多系列、多層次化來滿足客戶需求。系統屏柜有：PLC屏、勵磁屏、工控屏、同期屏、保護屏、計量屏、通訊屏、遠動屏、調度數據網屏；交直流電源屏等。低壓的三相電流電壓不平衡治理設備，高壓的發電機/變壓器中心點接地電阻柜等；智能型防凝露除濕裝置；交直流充電樁設備等。
