防孤島保護裝置的作用和原理解析

返回列表 來源：發布日期： 2023.10.27 瀏覽量：1

前言

隨著近兩年國內光伏項目的快速發展，對于防孤島保護裝置的需求也日益劇增。很多從事光伏事業的朋友對于防孤島都會有所接觸，但是了解不深，本文將帶領大家進一步了解“防孤島保護裝置”的相關問題。

什么是防孤島保護裝置

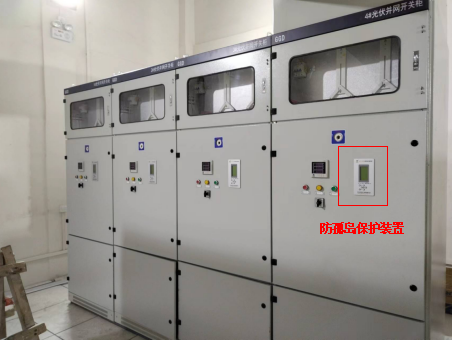

防孤島保護裝置是一款主要用于新能源光伏項目中的微機保護裝置，多安裝在光伏項目并網點處的并網柜中。在光伏項目上，不論是高壓并網還是低壓并網，都少不了防孤島保護的身影。對于“什么是防孤島保護裝置”的詳細解答可以點擊鏈接了解。

什么是防孤島保護裝置

防孤島保護裝置的作用

防孤島保護，顧名思義，就是為了防止“孤島”的發生。

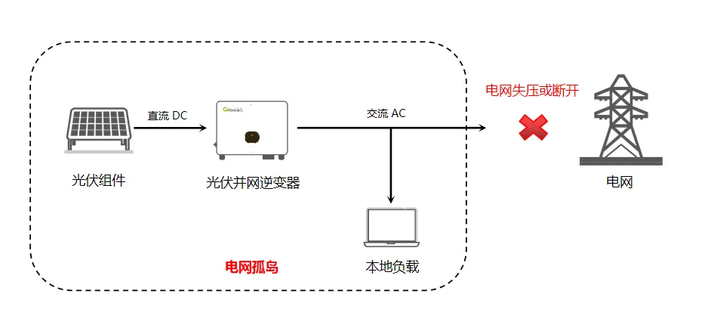

“孤島”即“孤島現象”，簡單來說就是指當電網側失電時，光伏發電系統仍然保持發電狀態，此時光伏系統會形成一個獨立的供電系統，這種現象就稱為“孤島現象”。當防孤島保護裝置檢測到存在孤島現象時，會迅速切斷該系統與主網之間的連接，以避免造成危害。

孤島現象的危害

孤島效應的危害是什么

1、當“孤島效應”產生時，電網無法控制光伏發電的電壓和頻率，電壓幅值和頻率的漂移會對用電設備造成損壞。

2、當電網停電檢修時，維保人員如果沒及時意識到光伏系統的存在，此時光伏電站逆變器仍在持續供電，從而威脅維修人員的安全。

3、若逆變器仍在發電，由于并網系統輸出電壓和電網電壓之間產生相位差，當電網重新恢復供電時會產生浪涌電流，可能會引起再次跳閘或?qū)Ψ植际桨l(fā)電系統、負載和供電系統帶來損壞。

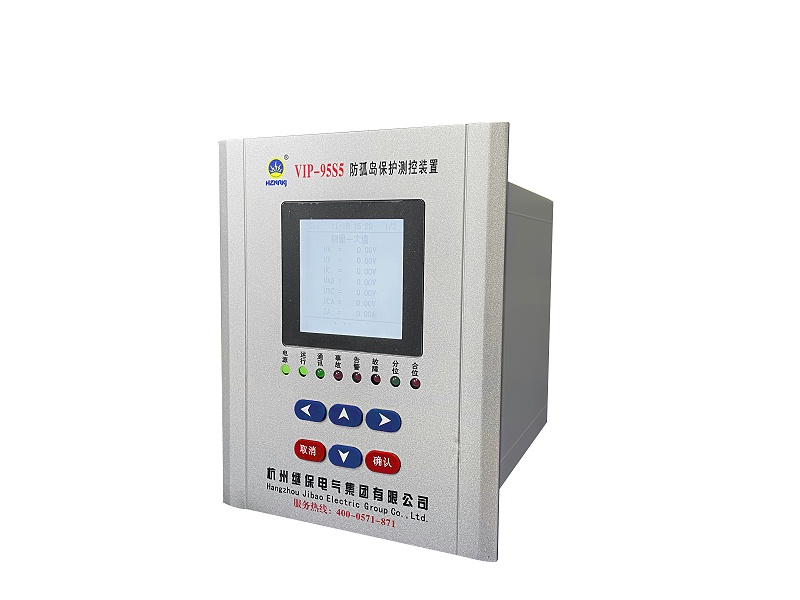

防孤島保護裝置

防孤島保護裝置的原理

防孤島保護裝置的原理是通過進行檢測電力系統中的孤島現象，并在發現孤島發生時迅速切斷發電與主網之間的連接。防孤島保護裝置需要首先監控發電系統與主網絡之間的連接狀態。一般通過監測發電系統的輸出與主網的頻率和電壓差異，可以判斷是否存在孤島。

防孤島保護裝置的保護功能有哪些

保護功能	出口類型
兩段過頻保護	跳閘
兩段低頻保護	跳閘
兩段過壓保護	跳閘
兩段低壓保護	跳閘
頻率突變保護	跳閘
逆功率保護	跳閘
三段相過流保護	跳閘，帶方向閉鎖
零序過流保護	跳閘/告警
零序過電壓保護	跳閘/告警
有壓自動合閘	合閘
PT斷線	告警
諧波檢測	跳閘
外部聯跳	跳閘

總結

防孤島保護裝置為避免光伏并網系統出現非計劃性孤島運行起到了關鍵作用。當電網出現故障或停電檢修時，防孤島保護裝置可以及時檢測到異常使得光伏并網開關能及時響應并跳閘。當電網恢復正常時，并網開關要能夠自動合閘。這樣的目的是在為了在電網不受太大影響的情況下，盡可能保證光伏的發電效率。可以說，防孤島保護裝置早已成為光伏電站不可或缺的一部分！
